产品简介
滚筒筛是分选技术中应用非常广泛的一种机械,是通过对颗粒粒径大小来控制垃圾分选的,分选精度高。滚筒筛的筒体一般分几段,可视具体情况而定,筛孔由小到大排列,每一段上的筛孔孔径相同。滚筒筛主要有电机、减速机、滚筒装置、机架、密封盖、进出料口组成。
技术特点
1、采用滚动输送原理,摩擦系数小,磨损小;
2、滚筒支承采用整体通轴结构,运行平稳,噪声小;
3、可根据筛分需要,采用全封闭结构或敞开结构;其中,全封闭结构易于密闭收尘,改变污染环境;
4、工艺布置灵活,可选用不同规格的筛网组合使用,且调整、更换简便;
5、采用特制筛网,筛分效率高,使用寿命长;
6、对物料的适应能力强,粘性、湿度大、脏、杂等各种性质的物料都能筛分,且进料方式灵活;
7、易损件少,维修量小,且检修方便;
8、由于转速低,工作平稳,可装在设备的上层,且易于实现大型化。
工作原理
滚筒筛的工作原理是电动机通过减速器、联轴器驱动倾斜安装于机架上的滚筒绕其轴线转动;当物料进入滚筒后,由于滚筒的倾斜与转动,筛面上的物料不断翻转与滚动的同时,自上而下通过分级筛网析出,由于筛网规格不同,物料逐渐被分离筛选,粒度合格的物料(筛下物)经筛分后落入到各自的下料斗中,不合格的物料(筛上物)经滚筒尾部的排料口排出;由于物料在滚筒内的翻转、滚动,使卡在筛孔中的物料可被弹出,防止了筛孔堵塞。

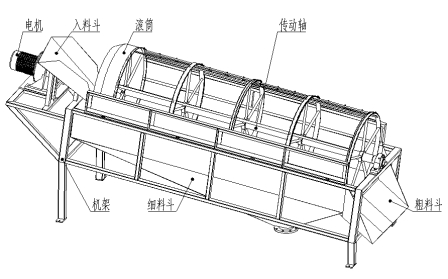

产品结构图
技术参数
机型 | 处理量(m3/H) | 滚筒直径(mm) | 滚筒长度(mm) | 功率(KW) | 外形尺寸(mm) |
WJD-GS1230 | 20-50 | 1200 | 3000 | 3 | 3580*1590*1675 |
WJD-GS1530 | 40-80 | 1500 | 3000 | 5.5 | 3980*1790*1975 |
WJD-GS1830 | 80-150 | 1800 | 3000 | 7.5 | 4150*1870*2240 |
WJD-GS2030 | 130-200 | 2000 | 3000 | 11 | 4230*1950*2950 |
